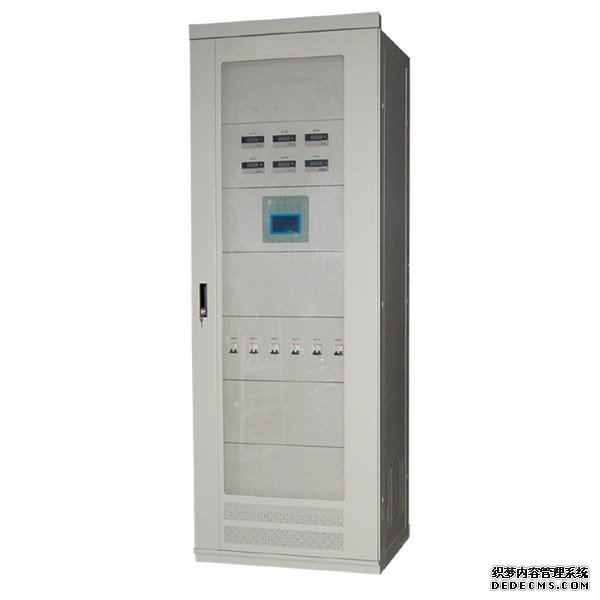

SAGTAR 电力专用型UPS产品介绍

SAGTAR3C系列电力专用型UPS是一款专为电力系统中诸如计算机、RTU、VQC、变送器及电力通讯网络等设备而设计的先进理想的在线式正弦波不间断电源供电系统，运用高频载波技术及IGBT功率器件，能精确控制UPS各种运转参数，为您的精密设备提优质、可靠的交流电源。其应用范围广泛，从微电脑到大型电脑、通讯系统到工业自动化控制设备都可以使用。发电厂或变电站往往具有110V和220V直流屏，直接从直流屏上取直流动力给逆变电源供电，省略了昂贵、笨重的蓄电池组，避免重复投资，降低系统成本，具有一定的市场竞争力。
3C系列电力专用型UPS三进单出（3C6K～3C60K）采用先进的多组CPU智慧型控制藉由微处理器为基础的数字化软件，能精确掌控机器各项参数并对其进行全面的控制，提供足够的计算能力，确保机器随时处于最佳工作状态。

电厂及电力系统
工业自动化控制
办公自动化控制
证券交易
邮电电信
广播电视
国防系统
石油化工
性能概述:
1.多组CPU智慧型控制
先进的多组CPU智慧型控制藉由微处理器为基础的数字化软件，能精确掌控UPS各项参数并对其进行全面的控制，提供足够的计算能力，确保UPS随时处于最佳工作状态。
2.先进的IGBT逆变技术
先进的IGBT技术与高频脉宽调制技术(PWM)相结合，降低系统噪音及电力损失，确保客户能在各种工作负荷状态下获得高品质电压输出及最高的效益。
3.先进的相位平衡技术
采用目前最先进的相位平衡技术，稳定性能好，即使在缺相的情况下仍能正常工作，特别适合于许多电力环境比较恶劣的地方工作。
4.三相输出100%不平衡负载
三相输出100%不平衡负载及非线性负载适合性最强，额定容量无须差额使用。当三相负载100%不平衡或单相、双相负载。
5.完美的输入输出缺相保护功能
使三相输出中有一相输入输出异常或缺相时，则会自动报警，以保护机器本身及三相负载。
6.智能型旁路开关
当UPS在旁路模式操作下可自动侦测市电电压，若输入电压超过额定电压-20%～＋15%范围，将自动关闭输出，保护负载设备及UPS本身。
7.完善的保护功能
具有交流输入输出过压、欠压保护，输出过载短路保护，电池欠压预警保护，机内过温保护，从而极大的保证了系统运行的稳定性和可靠性。
8.特殊的静态开关设计
具备真正的零中断运作，因为输出具有隔离变压器，可以实现电池隔离，在此基础上设计的静态开关电路，保证任何状态转换下，输出电压均无中断时间，是真正意义的零中断，保护了用户负载正常安全的工作。
9.电池开机功能
机器具有电池开机功能，可在UPS无市电输入时，允许由电池激活，提供稳定的交流电力输出，为客户提供方便灵活的方案。
产品特点:
●  多组最新一代CPU智慧型控制
●  采用电力标准屏柜设计
●  数字化控制静态开关零切换
●  三相100%不平衡负载可连续运行
●  市电、直流、负载三方完全电气隔离
●  具有过压、欠压、过流、短路等多种保护功能
●  在线式双变换技术，含输入、输出隔离变压器
●  提供多语言LCD液晶智能监控界面
●  智能型检测及RS232/485监控
 性能概述:
 1.多组CPU智慧型控制
先进的多组CPU智慧型控制藉由微处理器为基础的数字化软件，能精确掌控UPS各项参数并对其进行全面的控制，提供足够的计算能力，确保UPS随时处于最佳工作状态。
 2.先进的IGBT逆变技术
先进的IGBT技术与高频脉宽调制技术(PWM)相结合，降低系统噪音及电力损失，确保客户能在各种工作负荷状态下获得高品质电压输出及最高的效益。
 3.先进的相位平衡技术
采用目前最先进的相位平衡技术，稳定性能好，即使在缺相的情况下仍能正常工作，特别适合于许多电力环境比较恶劣的地方工作。
 4.三相输出100%不平衡负载
三相输出100%不平衡负载及非线性负载适合性最强，额定容量无须差额使用。当三相负载100%不平衡或单相、双相负载。
 5.完美的输入输出缺相保护功能
使三相输出中有一相输入输出异常或缺相时，则会自动报警，以保护机器本身及三相负载。
 6.智能型旁路开关
当UPS在旁路模式操作下可自动侦测市电电压，若输入电压超过额定电压-20%～＋15%范围，将自动关闭输出，保护负载设备及UPS本身。
 7.完善的保护功能
具有交流输入输出过压、欠压保护，输出过载短路保护，电池欠压预警保护，机内过温保护，从而极大的保证了系统运行的稳定性和可靠性。
 8.特殊的静态开关设计
具备真正的零中断运作，因为输出具有隔离变压器，可以实现电池隔离，在此基础上设计的静态开关电路，保证任何状态转换下，输出电压均无中断时间，是真正意义的零中断，保护了用户负载正常安全的工作。
 9.电池开机功能
机器具有电池开机功能，可在UPS无市电输入时，允许由电池激活，提供稳定的交流电力输出，为客户提供方便灵活的方案。
产品特点:
 ●  多组最新一代CPU智慧型控制
●  采用电力标准屏柜设计
●  数字化控制静态开关零切换
●  三相100%不平衡负载可连续运行
●  市电、直流、负载三方完全电气隔离
●  具有过压、欠压、过流、短路等多种保护功能
●  在线式双变换技术，含输入、输出隔离变压器
●  提供多语言LCD液晶智能监控界面
●  智能型检测及RS232/485监控



3C6K~3C60K(三进单出机型)
型号		3C 6K	3C 10K	3C 15K	3C 20K	3C 30K		3C 40K	3C 50K	3C 60K
容量(VA/W)		6K/4.8K	10K/8K	15K/12K	20K/16K	30K/24K		40K/32K	50K/40K	60K/48K
交流输入电压		三相四线+地线，380V±25%
交流输出电压		220V±0.5%
直流电压		220V(110V)		220V
直流电压范围		180V~300V (90V~150V)		180V~300V
噪音		≤60dB(距离1m)					≤65dB(距离1m)
尺寸 (W×D×H mm)		600x800x2260
重量(Kg) （不含电池）		140	175	200	250	450		500	600	700
交流输入	频率	50Hz/60Hz±10%
	效率容量	≥95%
交流输出	频率	50Hz/60Hz±0.05%(直流供电时)
	波形	纯正弦波，失真度＜3%（线性负载），＜5%（非线性负载）
	动态瞬变范围	输出0~50%~100%时≤3%, 恢复时间≤10ms
	过载能力	125%≥10 Min,150%≥10ms
	峰值因数	5 : 1
	市电转逆变	0 ms
效率	整机效率	≥95%
警告声	直流放电	直流低压，每一秒钟鸣叫一次，直流放电停止，连续鸣叫
	故障异常	连续鸣叫
系统性能	LCD显示	显示输入、输出电压、频率、电池电压、输出功率(%)
	系统性能MTBF	30万小时
	环境范围温度	-10℃~50℃, 温度0~93%（不结露），海拔≤3000m
	支持软件界面	Novell Netware Microsoft Windows9X Windows2000 Windows NT Windows XP Linux
其他		防尘防潮设计、输入、输出隔离变压器、雷电突波吸收
