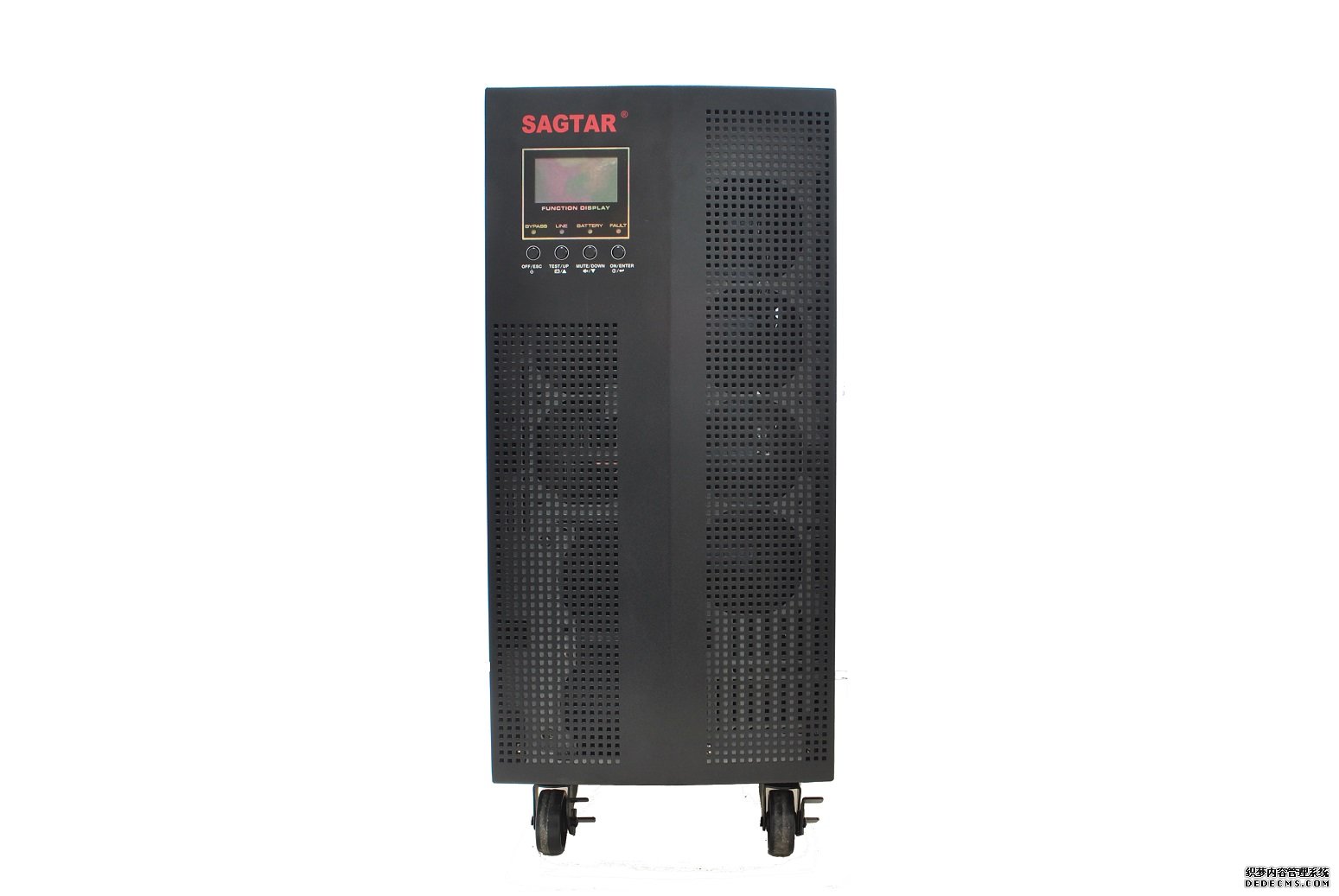

在线式3C10KS-3C20KS
在线式3C10KS-3C20KS
10-20KVA技术介绍
采用双转换纯在线式的架构，该架构能够阻隔异常电源对负载的冲击，同时还能保证输出的稳定、可靠，让负载安全的运行
，是最能有效解决所有电源问题的最佳架构设计，采用数字化控制技术，实现并联扩容和并联冗余的功能，为用户提供电源
规划的弹性和更安全的保障。高可靠性的并联扩容技术
N+1并联冗余功能
小型化的设计
应用了先进的控制技术，大大提高了功率因数，体积小，重量轻。
在线维修设计
直流启动功能，让您在没有市电供应的情况下，也能使用UPS。
优异的技术指标接近1的输入功率因素，大幅度的减少了对市电电网的污染。
接近90%的满载运转效率，有效的为您节省电费支出。
强大的抗干扰能力，符合EC61000-4对手抗电磁干扰的要求
技术参数
|
型号* |
3C10K(S) |
3C15K(S) |
3C20KS |
|||
|
相位 |
三进单出 |
|||||
|
容量 |
10000VA/8000 W |
15000VA/12000 W |
20000VA/16000 W |
|||
|
输入 |
||||||
|
电压范围 |
低电压转换 |
176VAC（同相电压）± 3% 于100%负载；110VAC（同相电压）± 3% 于50%负载 |
||||
|
低电压恢复 |
186VAC（同相电压）± 3% 于100%负载；120VAC（同相电压）± 3% 于50%负载 |
|||||
|
高电压转换 |
300VAC（同相电压）± 3% |
|||||
|
高电压恢复 |
290VAC（同相电压）± 3% |
|||||
|
频率范围 |
46Hz ~ 54 Hz 或 56 Hz ~ 64 Hz |
|||||
|
功率因数 |
≧ 0.99 @ 100%负载 |
|||||
|
输出 |
||||||
|
输出电压 |
208/220/230/240VAC |
|||||
|
电压范围(电池模式) |
± 1% |
|||||
|
频率范围(同步校正范围) |
46Hz ~ 54 Hz 或56Hz ~ 64 Hz |
|||||
|
频率范围 (电池模式) |
50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz |
|||||
|
谐波失真 |
≦2% THD(线性负载)；≦5% THD(非线性负载) |
|||||
|
转换时间 |
交流到直流 |
0 ms |
||||
|
逆变到旁路 |
0 ms |
|||||
|
波形（电池模式） |
纯正弦波 |
|||||
|
效率 |
||||||
|
市电模式 |
89% |
|||||
|
电池模式 |
86% |
|||||
|
电池 |
||||||
|
长效机 |
电池型号 |
取决于申请商 |
||||
|
容量 |
||||||
|
最大充电电流 |
4.0A |
8.0A |
||||
|
电池电压 |
192V常规， 240V定做 |
|||||
|
显示说明 |
||||||
|
LCD或LED显示 |
负载大小、电池容量、市电模式、电池模式、旁路模式、故障指示 |
|||||
|
警告声音 |
||||||
|
电池模式 |
每4秒响一声 |
|||||
|
电池电量低 |
每1秒响一声 |
|||||
|
过载 |
每0.5秒响一声 |
|||||
|
错误 |
连续鸣响 |
|||||
|
物理性能 |
||||||
|
标准型号 |
尺寸，深x宽x高（mm） |
592x250x576 |
815x250x826 |
无 |
||
|
净重（kgs） |
10 |
15 |
164 |
|||
|
长效型号 |
尺寸，深x宽x高（mm） |
592x250x576 |
592x250x576 |
592x250x576 |
||
|
净重（kgs） |
28 |
40 |
40 |
|||
|
使用环境 |
||||||
|
湿度 |
0-95% RH @ 0-40°C (不结露) |
|||||
|
噪音 |
小于55 dBA @ 1 Meter |
小于60 dBA @ 1 Meter |
||||
|
控制管理 |
||||||
|
Smart RS-232 / 可选USB |
支持Windows 2000/2003/XP/Vista/2008, Windows 7/8,Linux,Unix,and MAC |
|||||
|
可选SNMP |
电源管理支持SNMP管理与网络管理 |
|||||
