SAGTAR在线式工频单进单出1KVA-20KVA
SAGTAR在线式工频单进单出1KVA-20KVA产品介绍

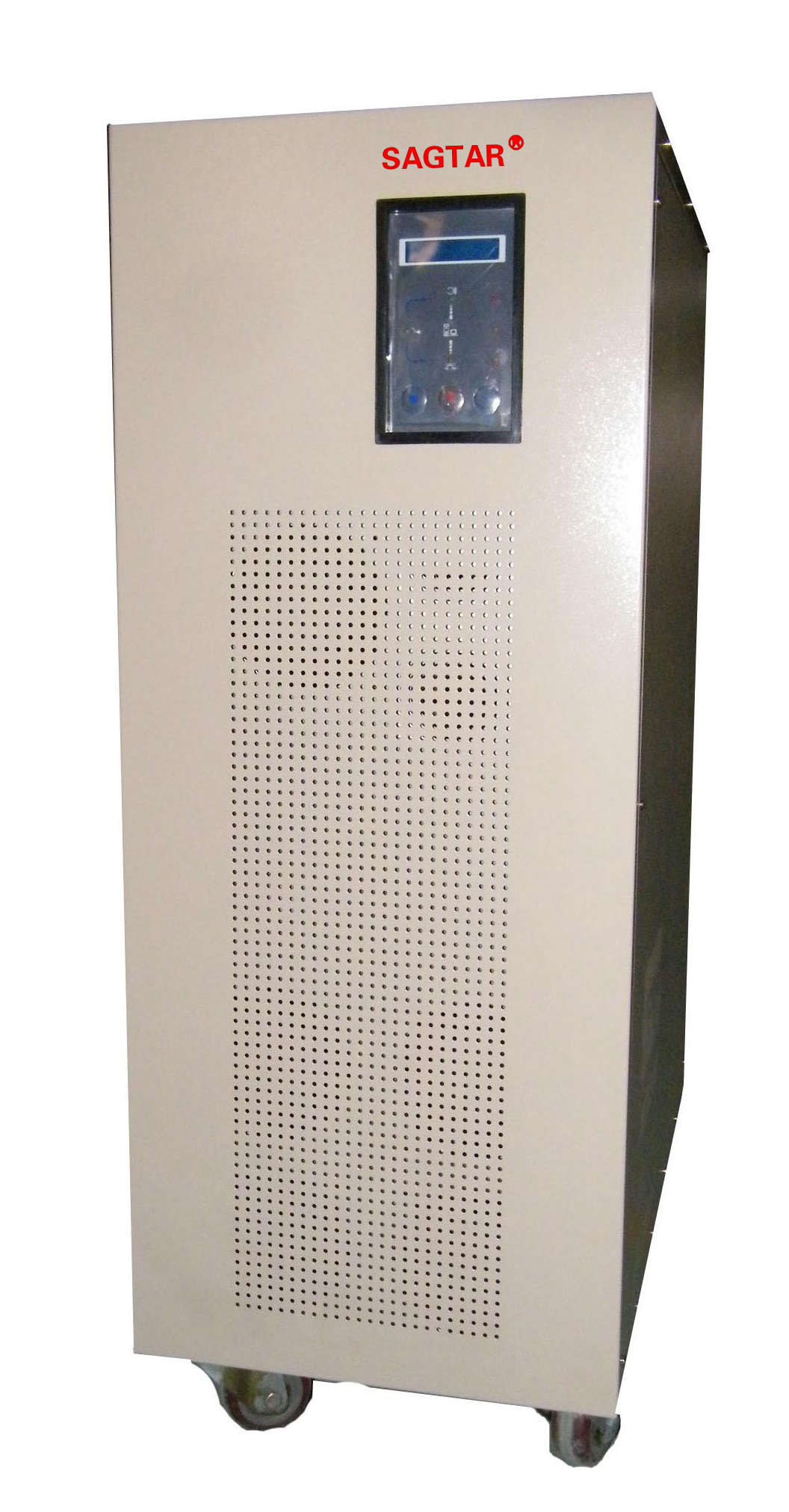

参考图片
单相输入/单相输出
双变换真在线式技术
静态旁路
手动维修旁路
全微机控制
LCD+LED多功能显示面板
计算机远程监控管理
有线、无线通讯远程报警
可扩展后备电池
故障自动检测、报警
低噪音
*特殊参数产品，请垂询免费服务热线：400-650-7728

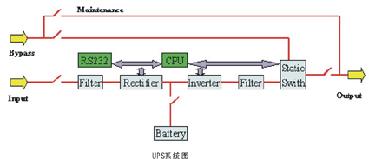

UPS系统图
SAGTAR UPS之特点：
两次变换真在线式设计，配合静态旁路开关，具备完善的过载和故障保护功能。
采用IGBT（绝缘栅双极性晶体管）技术的高效率的设计，从而有效的降低了运行成本。
具有很宽的电压输入范围，减少电池运行机会，延长电池寿命。
内置CPU微处理器，全功能智能化控制，包括：操作运行、电池管理、自动开关机、实时参数测量显示等。
高可靠性、低维护量。内置手动维修旁路开关。其MTBF（平均无故障工作时间）高达20万小时，MTTR（平均修复时间）仅为15分钟。
内置的LCD 和LED的显示面板，提供一目了然的实时状态显示。UPS提供RS232接口，支持TCP/IP 、SNMP等网络协议,提供先进的远程网络监控功能,采用发送电子邮件或传呼、短信等方式提供实时报警信息等。
高可靠性、低维护量。内置手动维修旁路开关。其MTBF（平均无故障工作时间）高达20万小时，MTTR（平均修复时间）仅为15分钟。
SAGTARUPS 采用先进可靠的控制技术，可提供性能可靠且主备机可自由倒换的热备份系统和多达八台的直接并机系统。提供多种规格，不同后备时间的配套电池柜。
SAGTAR单单技术参数
|
C-1K～20K(单进单出机型) |
|||||||||
|
型号 |
C1K |
C2K |
C3K |
C6K |
C10K |
C15K |
C20K |
||
|
容量(KW) |
1KVA/0.8 |
2KVA/1.6 |
3KVA/2.4 |
6KVA/4.8 |
10KVA/8 |
15KVA/12 |
20KVA/16 |
||
|
输入电压 |
单相两线+地线,220V±25% |
||||||||
|
电池电压 |
48V |
192V |
|||||||
|
噪音 |
≤52dB(距离1m) |
|
≤60dB(距离1m) |
||||||
|
尺寸(W×D×Hmm) |
530×200×608 |
650×230×58 |
620×343×916 |
||||||
|
重量(Kg)(不含电池) |
50 |
65 |
75 |
62 |
100 |
240 |
280 |
||
|
输入 |
频率 |
50Hz/60Hz±10% |
|
功率因数 |
≥95% |
|
|
输出 |
电压 |
220V±0.5% |
|
电压调整 |
稳压±1%，动态±2%，（0-100%负载变化<20ms） |
|
|
频率稳定度 |
50Hz/60Hz±0.5%（电池供电时） |
|
|
频率扭转率 |
小于1Hz/秒 |
|
|
瞬间加载情况 |
±0.4%（100%瞬间负载变化） |
|
|
谐波失真 |
线性负载小于3%（满载），整流总谐波小于5% |
|
|
过载容量 |
150% |
|
|
波形 |
正弦波 |
|
|
效率 |
输入交流至输出交流 |
95%以上 |
|
转换时间 |
市电失存或复原 |
0秒 |
|
UPS转BYPASS |
小于4毫秒 |
|
|
电池 |
类型 |
铅酸密封免维护 |
|
充电时间 |
完全充电后8小时充电至90% |
|
|
警告声 |
电池放电 |
主电源失效，每4秒钟鸣叫一次 |
|
电池低压，每1秒钟鸣叫一次 |
||
|
电池放电停止，连续鸣叫 |
||
|
故障异常 |
连续鸣叫 |
|
|
内部保护装置LCD面板 |
电池 |
电池低能量自动关机，无熔丝开关保护 |
|
过载 |
过载（110~150%）30秒后自动跳至BYPASS，自动恢复 |
|
|
过温度 |
UPS内部温度>85℃，自动跳至BYPASS |
|
|
输出短路 |
限流，自动关机，保险丝及无熔丝开关保护 |
|
|
UPS异常 |
自动跳至BYPASS由市电供电 |
|
|
杂讯滤波器 |
10~10KHz at 40 db；100KHz~100MHz at 70db |
|
|
LCD显示幕 |
显示输入、输出电压、频率、电池电压、输出功率（%） |
|
|
电池BVL |
1只LED，电池低电压时会明亮 |
|
|
外观环境 |
温度 |
-10~50℃ |
|
相对湿度 |
0%~93%（非结露性） |
|
|
操作情况 |
距海平面3000公尺以下 |
